產品簡介

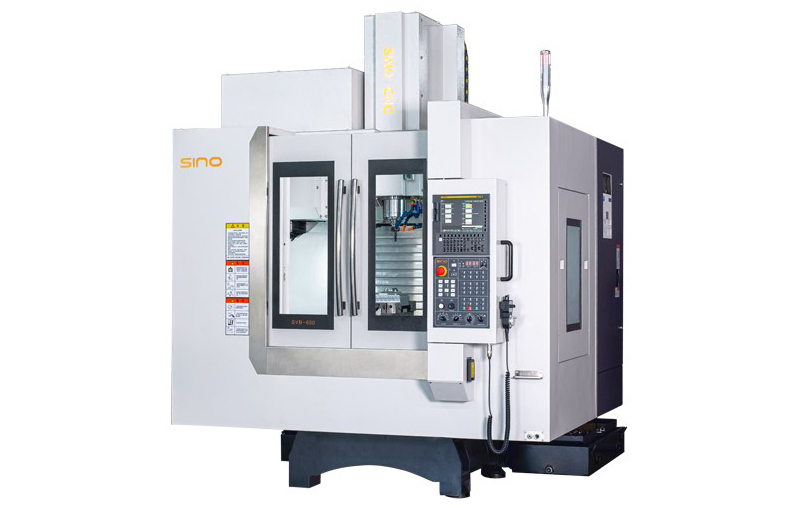

SVB650立式加工中心本機型采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作台沿滑座橫向移動(X向)的結構。三軸均采用線性導軌，用滾動摩擦代替了滑動摩擦，使得移動速度更快，實現了高速高精要求。主軸在其轉速範圍內可實現無級變速，采用電機內置編碼器控製，可實現主軸定向和剛性攻絲功能。
|
工作台麵積 |
Worktable size |
mm |
850×400 |
|
T型槽（數量×寬度×間距） |
T -slot(N×W×D) |
mm |
5×18×100 |
|
左右行程（X軸） |
X axis travel |
mm |
650 |
|
前後行程（Y軸） |
Y axis travel |
mm |
400 |
|
上下行程（Z軸） |
Z axis travel |
mm |
500 |
|
主軸中心至立柱導軌距離 |
Distance from spindle center to column front |
mm |
451 |
|
主軸端麵至工作台麵距離 |
Distance from spindle end to worktable |
mm |
100～600 |
|
長×寬×高 |
L×W×H |
mm |
2100×2300×2750 |
|
工作台最大承載重量 |
Max. load bearing of worktable |
Kg |
350 |
|
機床重量（約） |
Machine weight |
Kg |
4100 |
